Módulos Pantalla LCD16x2 I2c y Pantalla LCD20x4 I2c Última modificación: 30 de octubre de 2017Estos Módulos permiten añadir a nuestra Tarjeta MeccaNano, una pantalla LCD 16x2 o LCD20x4 con interface I2c , probarla y verla funcionar Objetivo: poder incluirla en sus proyectos Meccanoides Set Pantalla LCD16x2 con interface I2c: FOTO + Link a venta Incluye:
Set Pantalla LCD20x4 con interface I2c: FOTO + Link a venta Incluye:
TUTORIAL Introducción: Una Pantalla LCD permite tener una interfaz legible en sus proyectos Meccanoides. En este Tutorial Presentamos:
Lecturas / consultas sugeridas: XXXXX¿?¿?
Conceptos y características de las Pantallas básicas LCD16x2 y LCD20x4 (sin Interface I2c)
El LCD (Liquid Crystal Display) o pantalla de cristal líquido es un dispositivo con pantalla transparente, empleado para la visualización de caracteres alfanuméricos. Estos caracteres son iluminados por una luz de fondo detrás de la pantalla. Este dispositivo está gobernado por un microcontrolador el cual dirige todo su funcionamiento.

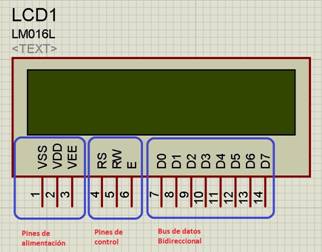

Conexión de una Pantalla LCD básica (sin interface I2c)
Pines de alimentación:
Pines de control:
Pines de Bus de datos: El Bus de transmisión bidireccional de datos, comprende desde los pines D0 a D7. Ver más informaciones sobre la Pantalla LCD16x2 (sin interface I2c) Ver más informaciones sobre la Pantalla LCD20x4 (sin interface I2c) Pantalla LCD16x2 o LCD20x4 con Interface I2c Asociar una Interface I2c a una Pantalla LCD permite simplificar su conexión y su utilización:
Conexión de una Pantalla LCD16x2 o LCD20x4 con interface I2c a la Tarjeta MeccaNano Los Set Pantalla LCD 16x2 y Pantalla 20x4 con Interfase I2c incluyen un cable de 20 cm con 4 hilos (VCC, GND, SDA, SCL), el cual permite conectar la Pantalla LCD desde los 4 pines de su interfase I2c a uno de los puertos de 4 pines I2c de la Tarjeta MeccaNano Incluir Foto Conexiones
Librería LiquidCrystal_I2c para la programación de la Pantalla LCD16x2 con Interface I2c Para facilitar la programación de una Pantalla LCD con Interface I2c, utilizaremos una Librería que permite simplificar la utilización de una pantalla LCD con el Protocolo I2c, reduciendo los esfuerzos de programación.
Instalación de la Librería LiquidCrystal_I2c
Liberia Wire.h: Esta
librería viene instalada con el I.D.E de Arduino, a instalar el programa Arduino
(I.D.E.) en su computadora esta
