Manual usuario Tarjeta Olimex EKG-EMG (preparado por Nelson)

Manual de usuario

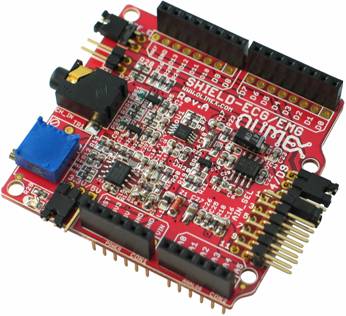

Olimex Shield-Ekg-Emg

Instrucciones

1. Descargue la última versión de Arduino IDE desde su página oficial: https://www.arduino.cc/en/Main/Software

2. Descargue y extraiga las dos bibliotecas de temporizador necesarias (TimerOne, FlexiTimer2) en /Arduino/libraries, carpetas ubicadas en el directorio de instalación de Arduino, colocando cada una de ellas en una carpeta con nombre propio (observe otras bibliotecas contenidas en el mismo directorio para una referencia)

TimerOne: http://arduino.cc/playground/Code/Timer1

FlexiTimer2: http://www.pjrc.com/teensy/td_libs_MsTimer2.html

3. Descargue y extraiga la carpeta que contiene el "sketch" de ejemplo: https://www.olimex.com/Products/Duino/Shields/SHIELD-EKG-EMG/resources/ShieldEkgEmgDemo.zip

4. Conecte el dispositivo "Shield" a la placa de Arduino. Es recomendable utilizar una placa de Arduino UNO, MEGA o similar que permita conectar el modulo directamente haciendo coincidir los puertos de alimentación, analógicos y digitales.

5. Conecte la misma placa de Arduino en su PC mediante USB. Si el ordenador reconoció el dispositivo con éxito, puede pasar al paso 7.

6. En caso de no ser reconocido el dispositivo, extraiga en una carpeta e instale los controladores FTDI VCP entrando en "Administrador de dispositivos"; luego haciendo clic con el botón derecho sobre el dispositivo no reconocido y eligiendo "Actualizar software de controlador..." y, a continuación, apunte a la carpeta donde descargó y extrajo el controlador.
Controador FTDI VCP: http://www.ftdichip.com/Drivers/VCP.htm

7. Dirijase al Administrador de dispositivos y desde configuraciones avanzadas de nuestro reconocido dispositivo USB de puerto serie (COMx) deberá establecer x en un puerto libre entre 1 y 4, esto es debido a que el software de monitoreo de este ejemplo puede leer sólo desde los puertos COM 1 a 4.

8. Ejecute el "sketch" de ejemplo mencionado en el paso 3 mendiante Arduino IDE.

9. Haga click sobre el menu de "Herramientas" > "Puerto", y asegurese de seleccionar el puerto conectado junto a la placa "Shield".

10. Haga click en "Subir" para cargar el "sketch" en la placa de Arduino.

11. Descargue, descomprima en una carpeta e inicie un fabuloso programa llamado "ElecGuru" disponible desde su pagina oficial: https://www.olimex.com/Products/EEG/OpenEEG/EEG-SMT/resources/ElecGuru40.zip

12. Una vez iniciado "ElecGuru", vaya al menu de "Preferences" >  "Machine..." y elija la opción "RS232EEG".

13. Dirijase al menu de "Preferences" >  "Serial port..." y se debe escoger el numero de COM que se habia establecido en el paso 7.

14. Haga click sobre el menu de "Preferences" > "Trace (waveform)..." y seleccione la casilla "Channel 2" si cuenta con dos canales o dos dispositivos "Shield", en caso contrario, deseleccionela.

15. Conecte los electrodos en la entrada "plug" del dispositivo "Shield" a su vez que al brazo izquierdo, brazo derecho y pierda derecha, o también puede guiarse por los ejemplos de conexiones al cuerpo que se aprecian en la imagen 1.

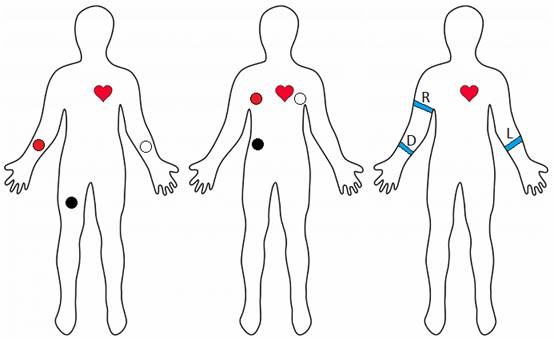

Imagen 1. Conexion de los electrodos al cuerpo humano
Tomada de https://learn.sparkfun.com y editada

16. Inicie el monitoreo haciendo click en el boton indicado por un circulo rojo en la Imagen 2.

Imagen 2. Boton de inicio del monitoreo
Captura del programa "ElecGuru" y editada

17. Ajuste las preferencias desde el menú y finalmente se observara una pantalla de ECG parecida a la Imagen 3.

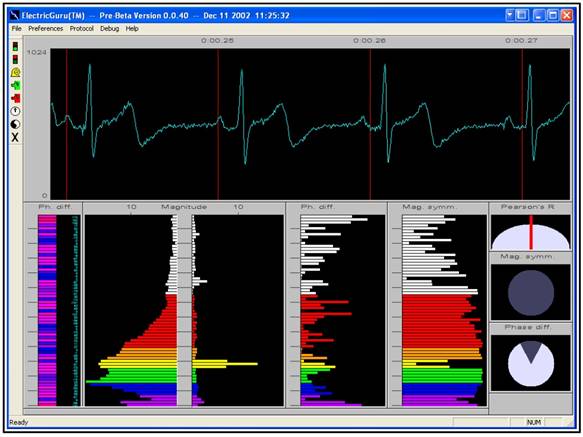

Imagen 3. Pantalla de electrocardiograma con "ElecGuru"
Tomada de https://www.olimex.com
